圆形逃生舱搭配逃生管排布规范及管道接驳方案

文章出处：织梦技术论坛人气：发表时间：2026-07-30

隧道应急防护体系由逃生管纵向疏散通道、圆形逃生舱定点避险空间两大核心部分组成。逃生管供施工人员快速撤离至安全区域，圆形抗压逃生舱可在塌方、突泥涌水、瓦斯泄漏等险情发生时，提供密闭临时避险空间。二者组网联动，实现“动态可撤离、被困可避险”的双重防护效果，完全符合国标、公路、铁路隧道施工安全规范。郑州阿道新材料依托多年隧道配套施工经验，结合圆形舱体结构特性，整理出标准化排布规则与成熟管道接驳工艺，适配全规格逃生管材，可直接落地各类隧道施工现场。

一、圆形逃生舱+逃生管整体排布规范
整套逃生系统沿隧道单侧墙角、初期支护边墙铺设，避开机械作业动线，防止碰撞碾压。管体常规垫高10-20cm，富水积水隧道垫高30cm，杜绝泥沙倒灌、管道泡水变形。逃生管道与风水管、电缆分层布设，周边无杂物遮挡，全程保持顺直，转弯段采用专用弯头，保障人员匍匐通行顺畅。

管道末端需伸入成型二衬端头5米以内，前端紧跟掌子面布设。常规围岩段距离掌子面不超20m，断层、富水、瓦斯等高危围岩段严控在10-15m，掘进施工同步跟进移管，彻底消除逃生盲区。

逃生舱与主逃生管串联布设，间距根据隧道地质风险等级差异化设置。高风险区段，包含V级围岩、浅埋偏压、断层涌水、瓦斯隧道，逃生舱布设间距控制在200-300m，确保洞内人员30秒内可抵达避险点位。常规稳定围岩区段，舱体间距可放宽至400-500m，台车、仰拱等固定作业面需额外增设接驳舱。隧道转弯、变径、斜井、避难洞室交叉口等关键点位，必须增设圆形逃生舱，搭建网状应急逃生体系。

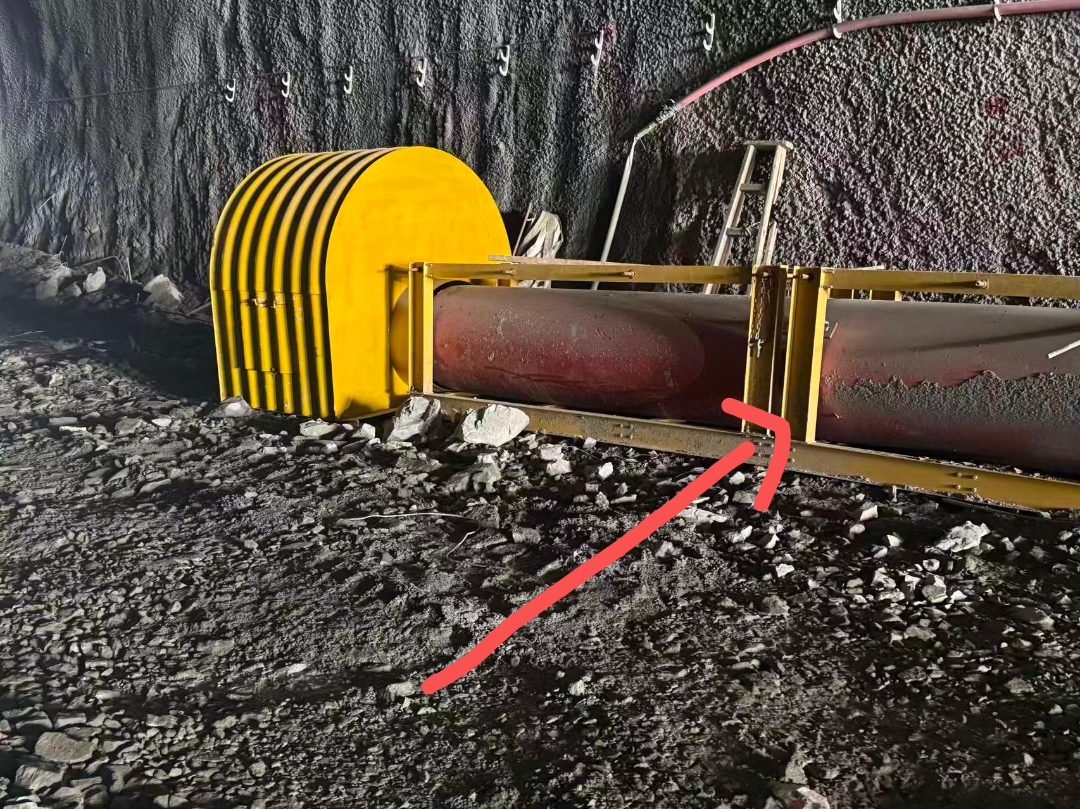

主线串联排布：适用于常规直线隧道，单条主逃生管道贯通全程，圆形逃生舱侧向接驳主管、垂直连通。该方式管线集中、固定便捷、耗材量少，后期移管检修简单，是多数公路、铁路隧道的首选方案。

分支网状排布：适配长距离隧道、多工作面及双洞隧道。主管道全程贯通，按标准间距分出分支短管连接逃生舱，双洞隧道可通过人行横通道实现双向互通避险，单段管道封堵不影响整体逃生功能，安全容错率更高。
圆形逃生舱采用混凝土基础支墩落地安装，水平安装误差控制在3‰以内，舱体贴设反光标识，便于昏暗环境快速定位。舱体通过锚杆与隧道初支刚性锚固，抵御爆破震动与围岩挤压，避免地层沉降拉扯管道接口，内部预留供氧、应急物资安放点位，接驳口配套防落石防护装置。

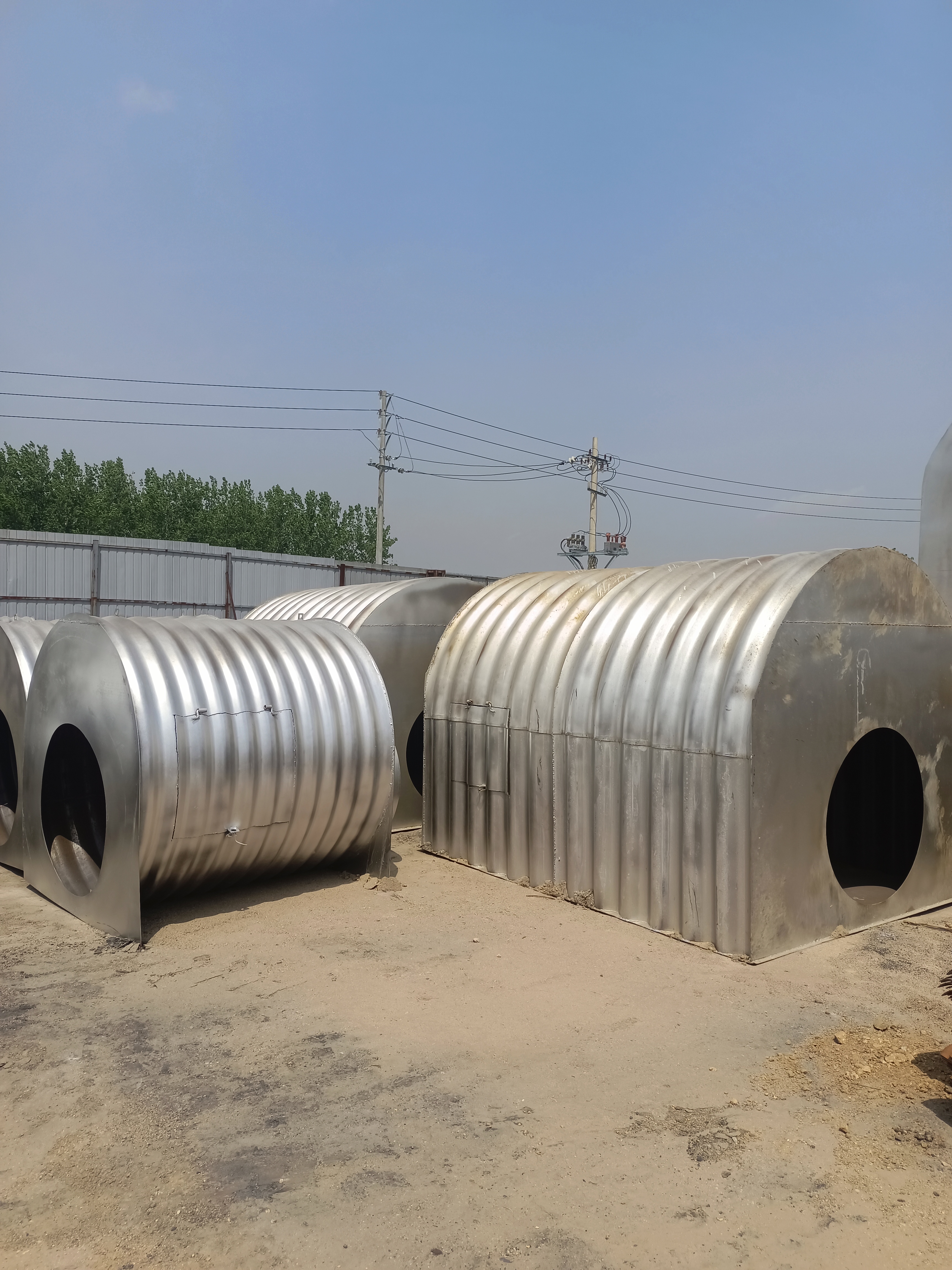

郑州阿道圆形逃生舱预留标准化对接法兰口，适配DN800、DN860、DN1000全规格逃生管，针对不同施工工况，定制三种成熟接驳工艺，兼顾密封性、稳定性与适配性。
适用于直线平直、干燥无渗水的常规铁路、市政隧道，采用标准化抱箍密封接驳工艺，密封性强、结构稳定，可有效阻隔瓦斯、渗水、粉尘侵入舱体。施工时将逃生管端头精准对接圆形逃生舱标准接驳口，对位平整无偏移后，加装加厚全平面密封橡胶垫，采用全包钢制高强度抱箍全覆盖锁死，对角分次均匀紧固螺栓，保证接口贴合严密、缝隙均匀无松动。接口外侧做防腐、防水加固处理，同时管道与舱体采用独立支架分开固定，杜绝管道重力压迫接口，避免长期受力变形、渗漏脱开。该工艺安装效率高、密封效果稳定，适配各类平直隧道标准施工，安监验收通过率高。

适配绝大多数常规隧道、软岩沉降区段、平直段及需要频繁拆装移管的施工段，全面适配超高分子、钢制各类主流逃生管，是通用性最强的核心接驳方式。舱体预留加长承插套管，管道端头插入深度不低于15cm，内置加厚密封胶圈，确保管口贴合密封，外部采用全包钢制抱箍高强度紧固。安装时保证管口对接无错边、胶圈完整无破损，双向同步紧固螺栓，搭配防脱钢丝绳双向固定，可承受高强度抗拔力，有效抵御隧道轻微沉降与常规震动。该方案安装便捷、容错性高，可适配轻微管道角度偏差，拆装移位灵活，完全适配工地常态化施工与反复调管需求。
专为隧道转弯、15°以上陡坡斜井、爆破频繁、围岩微量沉降的破碎带设计，解决刚性接口易震动开裂、变形渗漏问题。管道正常承插对接并做好密封处理，摒弃硬性锁死结构，通过舱体与管道预设吊耳，搭配高强度镀锌链条柔性拉结，预留微量伸缩余量，可缓冲爆破震动与地层位移拉扯力，灵活适配弯道异形走向。接口外侧缠绕防水密封胶带补强，兼顾柔性适配与密封防护性能。
所有硬性接驳接口缝隙均匀、贴合严密，柔性接口确保胶圈压紧密封，无漏泥渗水隐患。严格遵循“舱管分离”原则，管道与逃生舱独立承重支撑，接口不受重力、沉降拉扯。接驳点位粘贴反光标识，管道全程布设应急指示灯与攀爬绳，连通处标注疏散指引箭头。

日常运维中，每周复检螺栓、抱箍、链条紧固状态，爆破作业后全线复核加固，潮湿隧道定期检查密封胶圈老化情况，保障逃生系统长期稳定运行。郑州阿道可提供全套检测报告、配件合格证等合规资料，满足各类工程进场报审与监理验收要求。
郑州阿道可根据隧道断面、围岩等级、施工图纸，免费出具个性化舱管排布方案与施工图纸，精准标注舱体间距、接驳点位及支墩位置。支持逃生舱开孔尺寸、位置定制，适配市面所有主流逃生管道，同时提供全国上门技术交底、现场安装指导服务。针对软岩、断层、富水等特殊复杂工况，可优化专属接驳方案，保障整套隧道应急逃生系统一次性安装达标、顺利验收，切实实现塌方险情下“有路可跑、有舱可躲”的安全防护目标。
