隧道逃生管防落石加固钢制框架标准化安装工艺

文章出处：织梦技术论坛人气：发表时间：2026-08-06

在隧道施工尤其是岩溶、破碎围岩、高边坡等复杂地质工况中，危岩坠落、局部塌方是高频安全隐患。常规隧道逃生管道仅依靠简易支架固定，无专项防落石防护结构，遭遇飞石、大块落石冲击时，极易出现管材变形、接口错位、管道倾覆、通道堵塞等问题，彻底丧失应急逃生功能。
逃生管防落石加固钢制框架是专为隧道高危施工段研发的防护配套系统，通过拱形笼式钢结构全覆盖防护，可有效缓冲、抵御落石冲击荷载，保护逃生管道完整通畅，从硬件层面筑牢隧道施工安全生命线。本文结合现场施工规范与实操经验，详细梳理逃生管防落石加固钢制框架标准化安装工艺，为各类隧道工程施工、验收及技术交底提供标准依据。
本工艺适用于公路、铁路、水利隧道等各类地下掘进工程，重点适配云贵喀斯特溶洞地层、Ⅳ/Ⅴ级破碎围岩、富水松散岩层、断层破碎带及隧道爆破作业频繁区域。此类区域围岩自稳性差、扰动易塌，常规防护无法抵御动态落石冲击，必须加装钢制加固框架，实现逃生管道全方位防护，保障突发险情下人员安全疏散通道全程贯通。

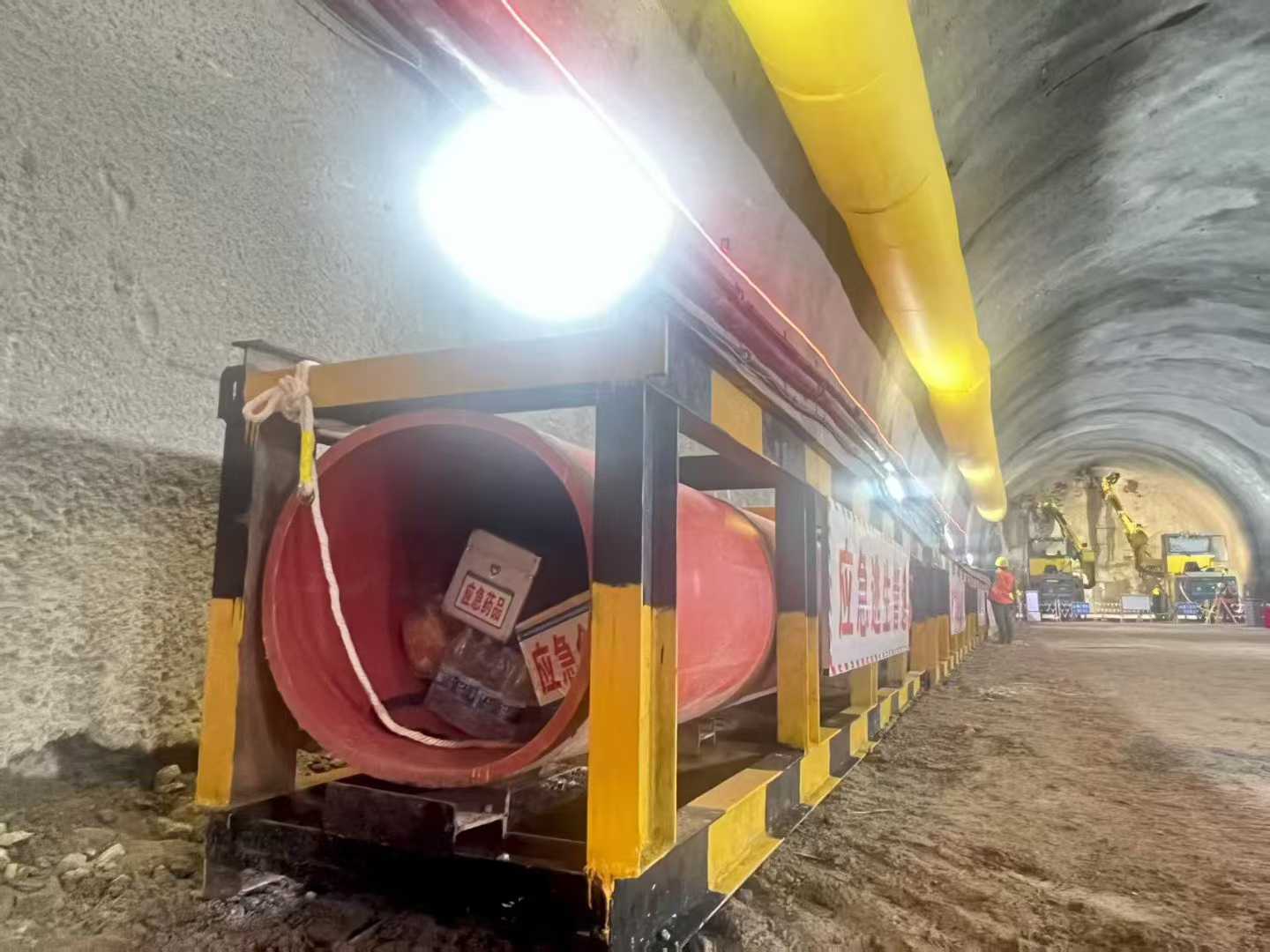

采用分段拱形笼式防护结构，由单榀拱形主钢架、纵向连接主梁、竖向支撑、侧向限位结构及锚固固定系统组成。整体包裹逃生管道，形成“拱顶挡石、侧限防晃、底部承重、整体抗冲”的一体化防护体系，结构稳定性强、抗冲击性能优异，可分散落石瞬时冲击力，避免管道直接受损。
1. 主体钢架：采用国标槽钢、角钢预制加工，主拱架选用14#槽钢弯制，纵向主梁采用10#槽钢，竖向及侧向支撑选用63#、50#角钢，刚度大、承载力强，不易变形。
2. 锚固配件：搭配Φ20mm高强度膨胀锚杆、8.8级镀锌紧固螺栓，锚固牢固、防锈耐腐蚀，适配隧道潮湿多水环境。
3. 缓冲防护配件：管道与钢架接触位置加装高强度橡胶缓冲垫板，高危段拱顶可增设橡胶缓冲层，杜绝刚性挤压磨损管材，同时提升缓冲抗冲效果。
4. 防腐处理：所有钢构件统一经过除锈打磨，喷涂环氧富锌底漆+隧道专用防腐面漆，有效抵御地下水、潮气腐蚀，延长框架使用寿命。
整体施工流程：技术交底→场地清理→测量放样→钢构件预制校验→逃生管道铺设对接→钢架吊装就位→锚固固定→整体连接加固→缓冲配件安装→线形校正→防腐补涂→竣工验收
施工前完成全员技术交底，明确安装间距、锚固标准及防护要求。清理隧道逃生通道区域杂物、浮石，平整安装基面，避开施工机械作业动线与出渣通道。根据隧道断面尺寸精准放样，标记管道中心线、标高及钢架锚固点位；严禁在松散浮石、充填黏土、碎石堆积层设置锚点，所有锚固点必须落在完整坚硬基岩上，松软地层需提前注浆加固。
所有钢架构件统一场外预制加工，完成弯拱、切割、初焊成型，减少洞内动火作业风险。预制完成后严格校验尺寸，拱架弧度、跨距误差控制在±5mm以内，检查焊缝无夹渣、气孔、虚焊等缺陷，不合格构件严禁进场使用，确保现场装配精度。

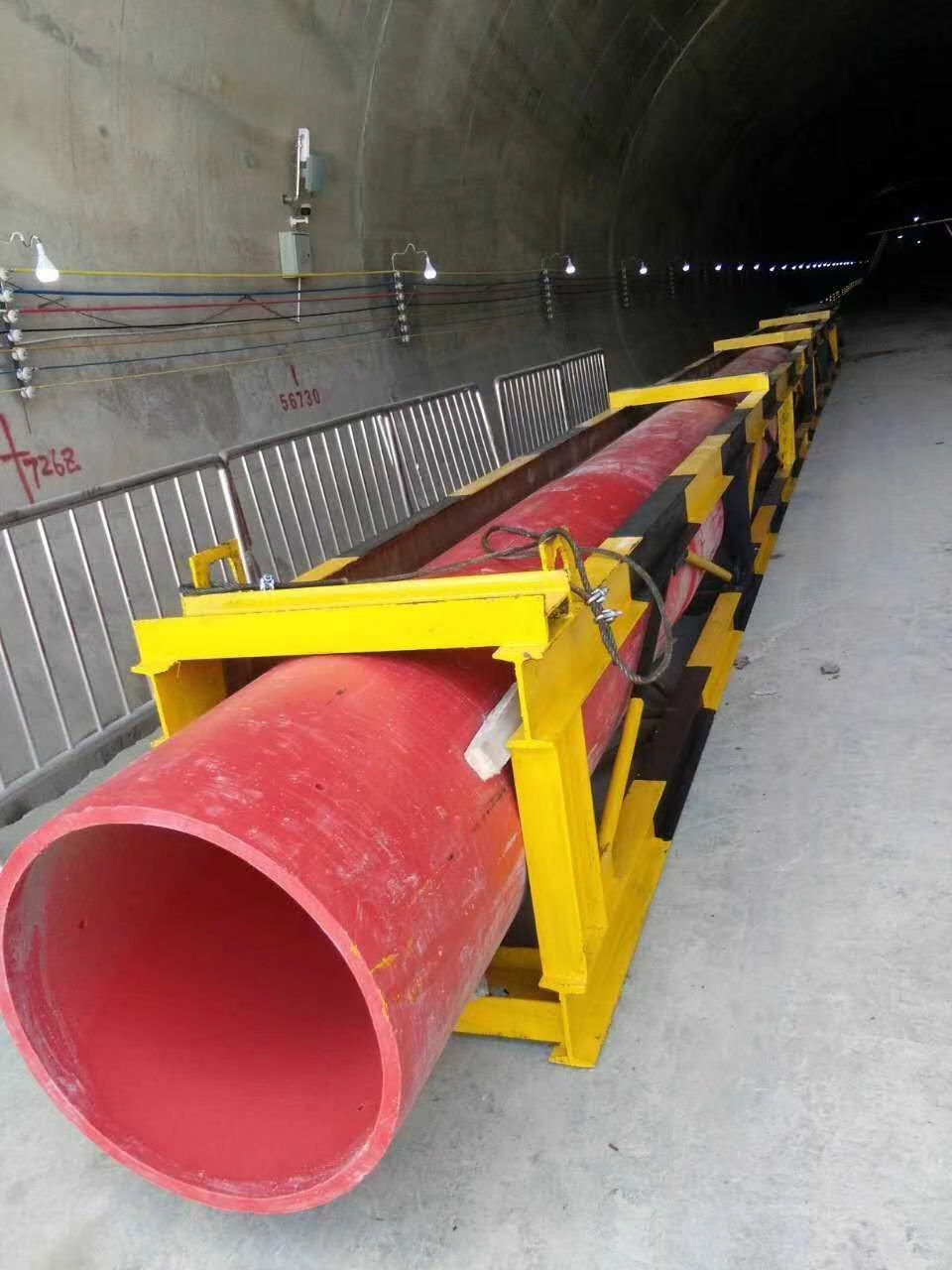

将逃生管道沿隧道边墙顺直铺设，底部采用混凝土垫块垫高20-35cm，富水溶洞、积水路段抬高至35-50cm，防止泥沙淤积、积水浸泡管道。管节接口清理干净，安装密封垫圈，承插对接到位后采用专用抱箍固定，螺栓采用对角线分次均匀紧固，避免接口错位、渗漏。管道整体铺设顺直，无扭曲、悬空、晃动现象，全程保持通道贯通。常规围岩段管道端头距掌子面≤20m，破碎高危段严控10-15m，随掘进及时前移。
钢制框架现场组装固定（核心工序）
（1）将预制拱形钢架平稳吊装至逃生管道上方，精准对位，保证钢架中心线与管道中心线重合，管壁与钢架预留10-15cm缓冲间隙，避免贴合受力；
（2）按照标准间距固定钢架：常规完整围岩段每3-5m设置一榀钢架，破碎围岩、溶洞高危段加密至2-3m一榀，提升整体防护密度；
（3）钢架竖向支撑落地找平，侧向贴合隧道边墙，采用高强度膨胀锚杆锚固，锚杆嵌入完整基岩深度≥350mm，确保锚固牢固；
（4）相邻钢架通过纵向槽钢、角钢连接件整体焊接或螺栓紧固，形成连续笼式整体结构，分散单点落石冲击荷载，杜绝局部受力变形。
在钢架与逃生管道接触部位全覆盖铺设橡胶缓冲垫板，杜绝型钢棱角挤压、磨损管材。溶洞危岩多发、爆破频繁区域，可在拱顶内侧增设缓冲橡胶层，进一步吸收落石冲击动能，提升防护冗余度。同时加装侧向限位结构，防止管道施工过程中滑移、滚动、偏移。
整体安装完成后，全面校正钢架线形与管道平整度，排查所有螺栓、焊缝、锚固件，紧固松动部位，补焊破损焊缝。对洞内安装、焊接造成的防腐涂层破损位置，重新打磨除锈、补喷防腐油漆。钢架外侧粘贴橙色反光警示标识，提升洞内辨识度，便于施工人员快速识别逃生通道位置。
关键施工质控要点
1. 锚点质量管控：严禁浮石、软基锚固，松散地层必须注浆加固后打孔锚固，防止钢架受冲击倾覆、脱落。
2. 爆破专项检查：每次掌子面爆破作业后，第一时间巡查钢架焊缝、螺栓、锚杆状态，排查变形、松动、破损问题，发现隐患立即停机加固。
3. 通道通畅管控：钢架安装不得侵占逃生管道内部通行空间，框架无尖锐突出构件，管道内部严禁堆放杂物、工具，保证人员直立顺畅疏散。
4. 防水防淤管控：富水岩溶隧道定期清理钢架底部淤泥、杂物，保持排水通畅，避免基础被冲刷掏空，影响结构稳定性。

竣工验收标准
1. 钢架整体线形顺直、排布规整，安装间距符合施工方案要求，无扭曲、倾斜、变形现象；
2. 所有锚杆锚固到位、紧固可靠，螺栓扭力均匀，焊缝连续饱满、无缺陷，整体结构无晃动、无位移；
3. 缓冲垫板、防护配件铺设完整，逃生管道无挤压损伤、错位脱节，接口密封完好，通道全程贯通；
4. 钢构件防腐涂层完整无破损，反光警示标识齐全清晰，现场防护效果达标；
5. 施工资料齐全，包含构件质检报告、现场安装影像、隐蔽工程验收记录，可顺利通过业主、监理专项验收。
工艺核心优势
1. 防护针对性强：专为隧道落石、塌方隐患设计，笼式钢结构全方位防护，彻底解决普通支架防护薄弱、易破损的痛点；
2. 施工高效便捷：预制化构件现场组装，无需复杂施工设备，大幅缩短洞内作业时长，适配隧道快速掘进节奏；
3. 周转利用率高：钢架结构可拆卸、移位、重复利用，管道前移、隧道延伸时可灵活拆装，有效降低工程成本；
4. 安全合规可靠：工艺贴合隧道施工安全规范，适配各类复杂地质工况，落地性强、验收通过率高，全方位保障隧道施工安全。
隧道逃生管道是应急救援的核心生命通道，防落石钢制加固框架则是保障逃生通道持续有效的关键屏障。标准化、规范化的安装工艺，能够最大限度提升逃生管道抗冲击、抗塌方能力，杜绝“有通道、不可用”的安全隐患。依托成熟的施工工艺与成套防护方案，可全方位适配各类复杂地质隧道施工场景，为隧道工程安全生产筑牢坚实防线。
