在隧道开挖高风险作业环境中，逃生管道的连续可靠是应急避险的基础。支架作为承载与限位构件，是维持逃生通道整体稳定的骨架。郑州阿道新材料结合大量隧道项目实操经验，从前期定位、管道对接、支架锚固到验收巡检，详解逃生管及支架合理安装的整套技术方案。很多项目现场只重视管材选型，忽略支架布设、锚固与缓冲防护，一旦遭遇围岩扰动、爆破震动，极易出现管道移位、接口脱开、管壁磨损等隐患。郑州阿道新材料结合多年隧道项目施工服务经验，梳理标准化安装方案，兼顾合规性、抗冲击性与现场施工便捷性。
前期布设定位，打好安装基础
逃生管道沿隧道初期支护一侧边墙布置，避开出渣、台车作业动线，防止施工车辆碰撞。管道起点距离二衬端头不大于 5m；常规围岩段管道前端距掌子面≤20m；Ⅳ、Ⅴ 级破碎围岩、浅埋富水等高风险地段控制在 10～15m，随掌子面掘进同步前移，通道全程保持连续无断点。
转向位置必须使用 135° 专用弯头过渡，严禁强行掰弯管道、设置 90° 急弯，保障人员爬行、担架转运顺畅。
2. 放线与基础找平
施工前放出管道中心线与支架锚固点位，清理底部碎石、淤泥。管道底部需要垫高，常规工况抬高 10～15cm；泥泞、积水地段抬高至 20～30cm，防止泡水、泥沙淤积。利用水平仪校准，整体坡度控制 3%～5%，坡度不可过大，避免逃生人员下滑。

管道对接安装，保障接口可靠

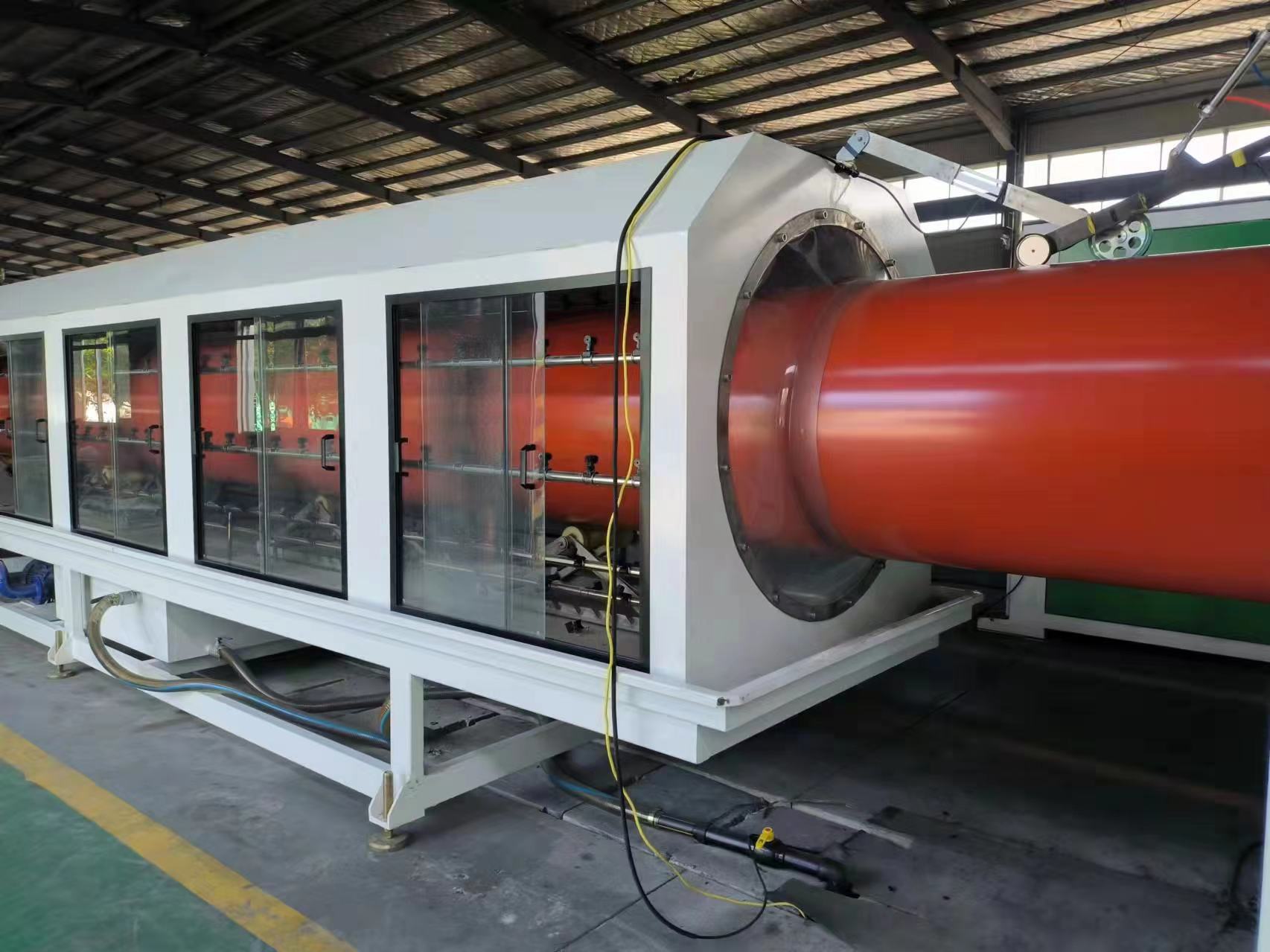

郑州阿道高分子聚乙烯逃生管，现场常用抱箍刚性连接与链条柔性连接两种方案，根据围岩工况选择：
直线段、围岩稳定区域：钢制抱箍连接。密封圈平整嵌入接口，无扭曲挤压，两半抱箍居中包裹接缝，对角均匀紧固螺栓，防止应力集中压裂高分子管壁，接口抗拔强度不低于管材本体。
弯道、破碎围岩、爆破频繁区域：链条柔性连接。预留微量位移余量，适应围岩轻微沉降，避免管道刚性拉扯脱开。
承插式管道安装时，密封圈置于承口凹槽内，可涂抹中性润滑剂辅助对接，禁止油性润滑剂腐蚀胶圈；对接保证同轴同心，橡胶锤均匀敲击到位，不可蛮力撬动管材。

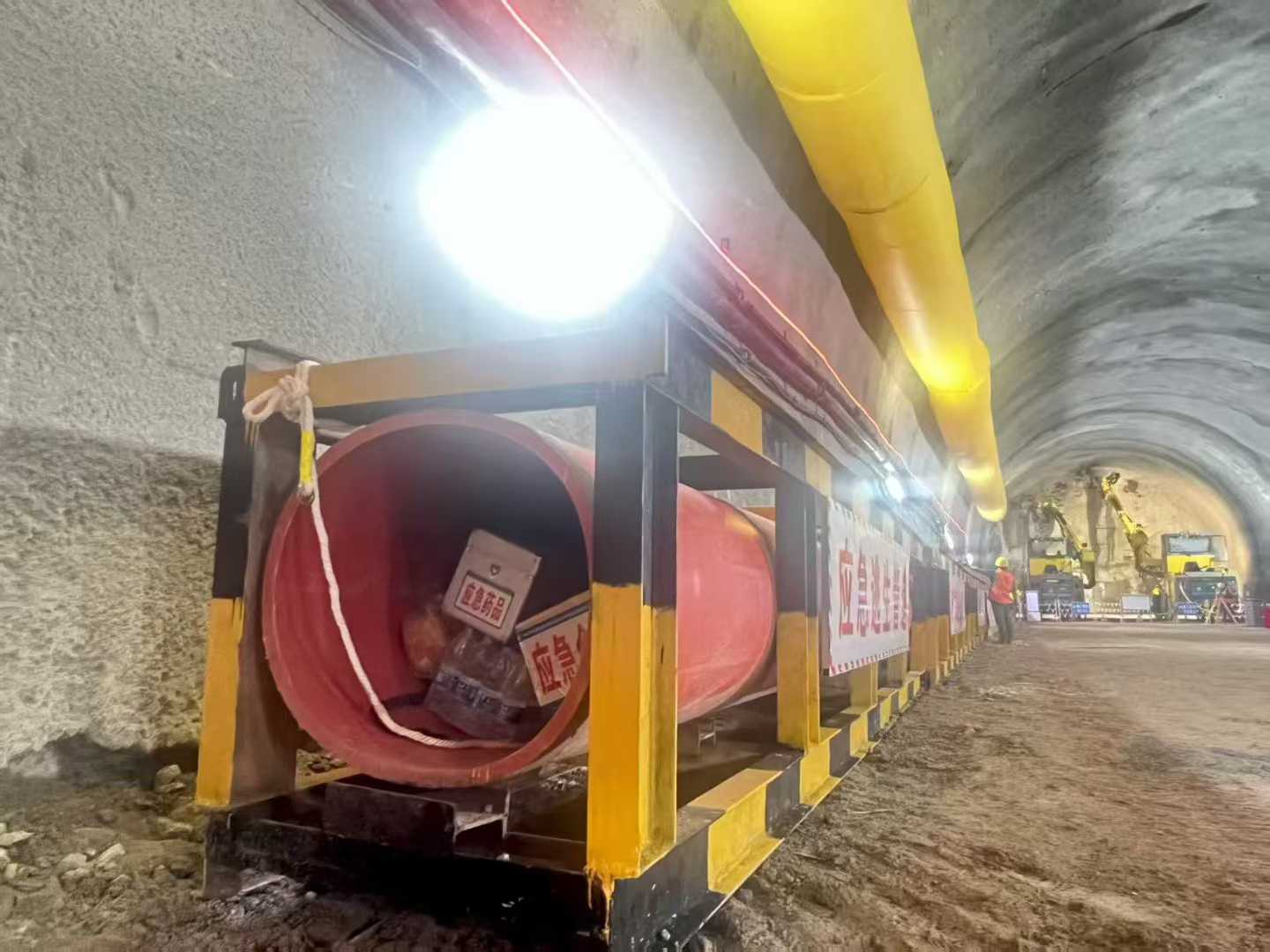

管道安装完成后，管口加装快速开启式封盖与防撞护圈，管内预留逃生牵引绳；外壁每隔 2 米喷涂反光逃生标识，洞口、转弯位置增设应急警示，便于险情下快速识别通道。
管道支架合理安装，重中之重
支架的作用是承载管道、限制位移、缓冲落石冲击，支架材质、间距、锚固、缓冲垫，四项要素缺一不可。
1. 支架选型

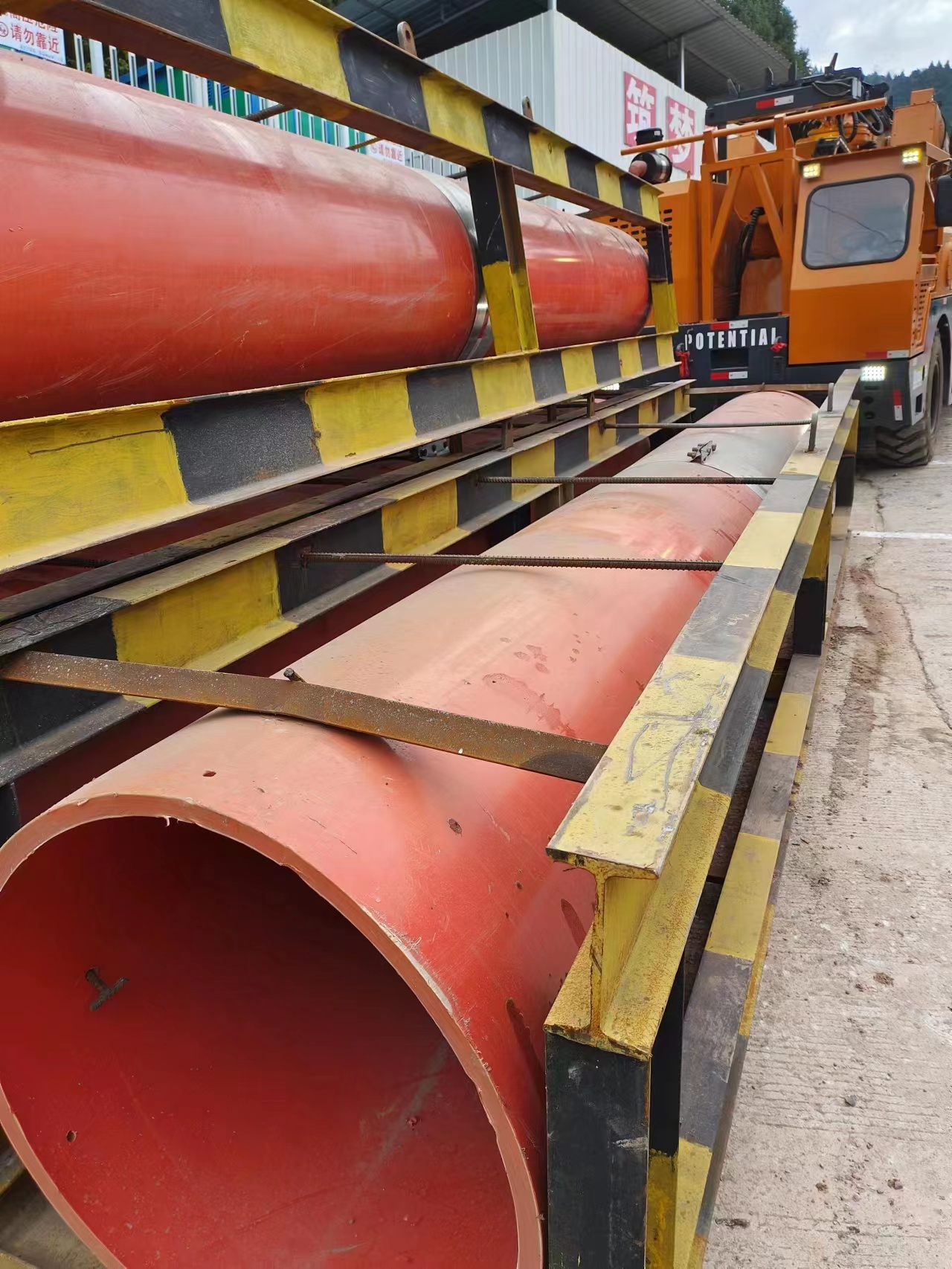

推荐∠50×50×5mm 角钢预制 U 型托架 / 支架，配套 U 型管卡固定管道；高危落石区域可配套拱形防护钢架，形成笼式防护结构，分散落石冲击力。支架与管壁接触位置，必须加装橡胶缓冲垫板，杜绝型钢棱角直接摩擦、切割高分子管材，避免长期震动造成管壁破损。
2. 支架布设间距（核心参数）
围岩稳定直线段：支架间距 3～5m，管道接口位置必须增设一组支架，避免接口悬空受力；
破碎围岩、转弯段、变坡段：加密至 2～3m 一组；
陡坡隧道、浅埋高风险段，除加密支架外，增设防滑挡块，防止管道沿坡下滑移位。
3. 锚固施工要点
支架依靠锚杆锚固在初期支护混凝土上，优先选用 Φ20 高强度膨胀锚杆，完整基岩内锚固深度≥300mm；溶洞、松散围岩地段加深锚固深度。锚杆施工后逐一检查拉拔情况，锚固点位无松动、空鼓。支架就位调平后，U 型管卡适度锁紧，保留微量缓冲空间，不要硬压管材。管道两侧增设限位结构，防止机械碰撞造成管道滚动偏移。

整套逃生管道及支架安装完成后，需要逐项验收：管道线形平顺、无悬空；所有支架、锚杆、抱箍螺栓全部紧固到位；橡胶缓冲垫无缺失；接口密封完好，无错位、开裂；反光标识齐全，通道内无杂物堆积。
隧道掘进期间，坚持定期巡检：爆破后重点复查支架锚固、管道接口，及时紧固松动螺栓；清理管内外落石、渣土，保障通道全程畅通。一旦围岩条件发生变化，及时调整支架密度，补强防护方案。
现场常见安装误区规避
1. 支架间距一刀切，转弯、破碎围岩段不加密，接口悬空，塌方冲击下接口直接断裂；
2. 支架直接硬接触管壁，不加橡胶软垫，长期震动磨破逃生管道；
3. 锚杆锚固深度不足，仅固定在喷混凝土表层，围岩扰动后支架整体脱落；
4. 管道硬折、采用 90° 弯头，堵塞逃生通道；
5. 逃生管兼做施工支撑、堆放工具物料，挤占逃生空间。
