不同等级的隧道围岩地质条件下，钢制逃生管的壁厚要求有何不同

文章出处：织梦技术论坛人气：发表时间：2026-10-14

隧道钢制逃生管是隧道施工中不可或缺的应急生命通道，在掌子面突发塌方、落石、涌泥等险情时，为洞内作业人员提供安全撤离路径。围岩分级是钢制逃生管壁厚选型最核心的依据，围岩完整性越差、岩体破碎程度越高、地应力越大，发生坍塌与落石冲击的风险就越高，对管道环向刚度、抗挤压、抗冲击变形能力的要求越高，所需管壁厚度也需要相应提升。
本文以国内隧道工程应用最广泛的 DN800（DN820）Q235B 钢制逃生管为基准，严格参照 GB/T 32808-2016《隧道逃生管道技术要求》、JTG/T 3660-2020《公路隧道施工技术规范》、JTG F90-2015《公路工程施工安全技术规范》等国家及行业标准，结合郑州阿道新材料多年服务公路、铁路隧道项目的工程实操经验，按照围岩等级，系统梳理钢制逃生管壁厚选型逻辑、适用场景及配套技术要点。
Ⅱ、Ⅲ 级围岩｜稳定、较完整岩体
地质概况：Ⅱ 级围岩岩体完整，结构面少；Ⅲ 级围岩岩体较完整，存在少量节理裂隙。整体围岩自稳性能良好，岩体强度高，掌子面仅会出现零星小块岩石掉落，发生大规模塌方、围岩大变形的概率极低，埋深适中时地应力水平低，外部荷载小。该围岩多见于硬岩山岭隧道，施工风险相对可控。
8mm 壁厚 Q235B 钢制逃生管可满足规范最低安全限值，具备抵御小型落石冲击的能力，管道在常规围岩压力下不会发生塑性变形，完全满足安全验收要求。
采购与进场提醒：采购时不能只看名义壁厚，必须关注钢板国标下差。部分厂家产品名义标注 8mm，实际壁厚负偏差超标，有效壁厚不足，一旦遭遇突发落石极易产生凹陷变形，留下重大安全隐患。进场验收时应采用超声波测厚仪现场抽检，留存检测记录。

Ⅳ 级围岩｜较破碎软弱岩体
地质概况：Ⅳ 级围岩是国内隧道项目最为常见的围岩等级，岩体较破碎，节理、裂隙较为发育，岩体整体性下降。围岩自稳能力一般，开挖后若支护不及时，容易出现局部掉块、小型坍塌，初期支护承受围岩压力，存在一定变形风险。埋深较大或存在局部软弱夹层时，挤压荷载会进一步增大。
推荐壁厚：10mm（Q235B）
相较于 8mm 管材，10mm 壁厚钢制逃生管的环向刚度大幅提升，抗挤压、抗石块撞击性能显著增强，可有效抵御局部围岩挤压和中等体量落石冲击。
在 Ⅳ 级围岩隧道施工中，逃生管道需要紧贴掌子面持续布设，掌子面附近属于风险最高区段，优先采用 10mm 壁厚钢制逃生管，也是目前公路、铁路隧道应用最多的主流选型。
Ⅴ 级围岩｜极破碎高危地层
地质概况：Ⅴ 级围岩岩体松散、破碎，完整性差，属于隧道施工高风险地层。常伴随断层破碎带、富水软弱地层、浅埋偏压、深埋高地应力、软岩大变形、岩溶发育等不良地质条件。开挖后围岩自稳能力极差，极易发生大规模塌方、突泥涌水，围岩对管道的径向挤压荷载大，大块落石冲击风险突出，一旦管道受压失稳，将直接阻断逃生通道。

推荐壁厚：10～15mm
普通 Ⅴ 级围岩地段，无高地应力、无孤石集中区域，可选用 10～12mm 壁厚 Q235B 钢制逃生管；
断层破碎带、深埋高地应力、岩爆、孤石密集、软岩大变形等高风险段落，建议升级至 12～15mm 加厚管材。对荷载条件苛刻的标段，可更换 Q345B 高强钢材，同等壁厚下屈服强度更高，抗挤压变形能力更强。

施工关键要点：同一条隧道，即便围岩等级一致，掌子面附近、初期支护未闭合成型区域，必须采用本段最高等级壁厚。弯头、套管、法兰等连接件属于逃生管道系统薄弱位置，管件壁厚不得低于直管，杜绝管件先于直管变形破坏。
除围岩等级外，在确定钢制逃生管壁厚时，还需要综合考虑以下条件，完善安全冗余设计：
1. 管道口径影响
在同等围岩地质条件下，逃生管内径越大，管道截面环向应力越高。当选用 DN1000 及以上大口径钢制逃生管，需要在上述壁厚基础上适度加厚，保证整体结构刚度，防止受压失稳。
2. 地下水腐蚀预留余量

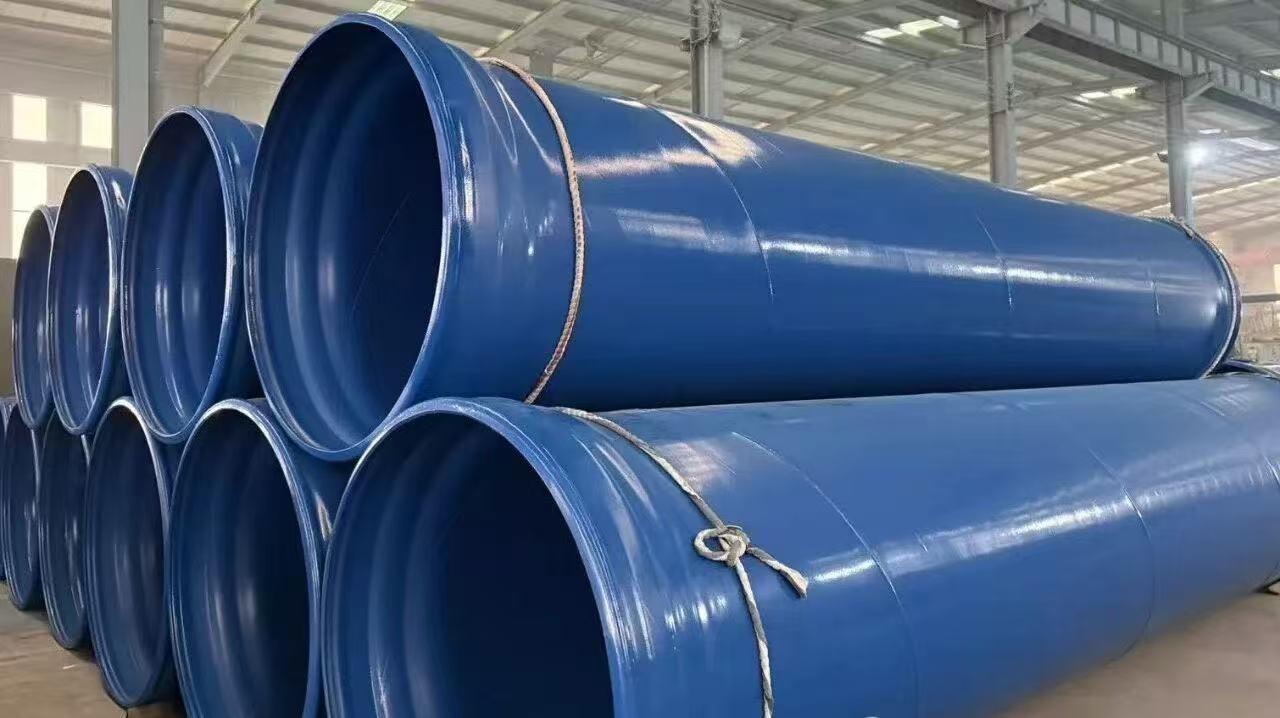

隧道洞内常年潮湿，部分地层地下水含硫酸盐、氯离子等腐蚀性介质。钢制逃生管除做内外防腐、除锈涂层处理外，选型阶段可预留腐蚀附加壁厚余量，抵消长期使用过程中的锈蚀减薄，确保整个隧道施工周期内管道结构安全。
3. 施工布置与外部堆载
若逃生管道上方存在弃渣、建材堆载，或管道布设位置靠近爆破作业区，落石与震动荷载更大，壁厚选型应提高一个等级。
4. 项目验收要求
部分业主、监理单位或专项安全方案会提出高于国标最低限值的技术要求，壁厚选型应优先遵从专项方案及招标文件技术条款。

郑州阿道新材料科技有限公司长期为中铁、中交等国内大型基建央企项目供应隧道逃生管道系统，拥有丰富的山岭隧道、城市隧道不良地质项目配套经验。

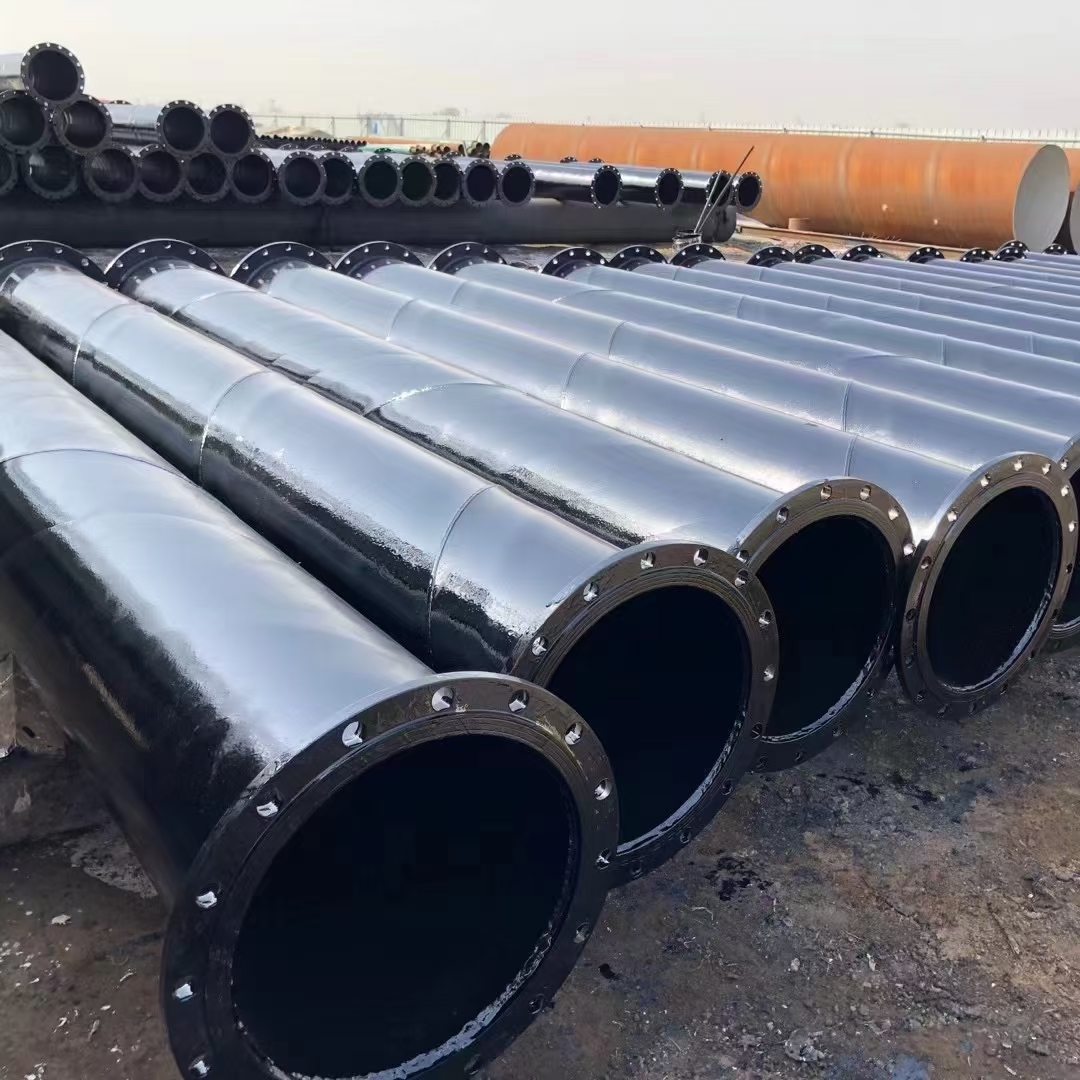

我司技术团队可根据项目地质勘察报告、隧道埋深、断面尺寸、围岩分级、专项安全方案，免费提供钢制逃生管壁厚专项选型方案。可供应 8mm、10mm、12mm、15mm 全规格钢制逃生管、逃生弯头，配套法兰、承插、对夹式全套连接组件，产品第三方检测资料完整，满足工地安全验收标准。
针对高危 Ⅴ 级围岩、断层带等复杂地质项目，可提供 Q345B 高强材质定制生产，严格管控钢板负偏差，保障有效壁厚。
如有逃生管技术选型、方案答疑、产品报价需求，欢迎咨询郑州阿道新材料。
